製品情報＜スクリーン印刷機＞

・オートアライメント印刷機

バックラッシュ”0”のステージアライメント機構

自動アライメント精度±5μ以下

※この性能をそのままに、お客様のニーズに合わせたオプションの提案をさせていただきます。

型式：NT-15TVA（スタンダード機）

対応版サイズ(mm)
　320×320
装置サイズ(mm)
　W390×D880×H1320（本体のみ）

　W720×D880×H1540（モニター込み全外形）

＜商品説明＞

画像処理装置と２台のＣＣＤカメラとモニターにより、印刷テーブルをＸＹθ位置に自動でアライメントします。

また、各種設定は、タッチパネルで入力しますので、操作性に優れています。

アライメントマークは、ワーク下面とワーク上面のいずれかの対応が可能です。

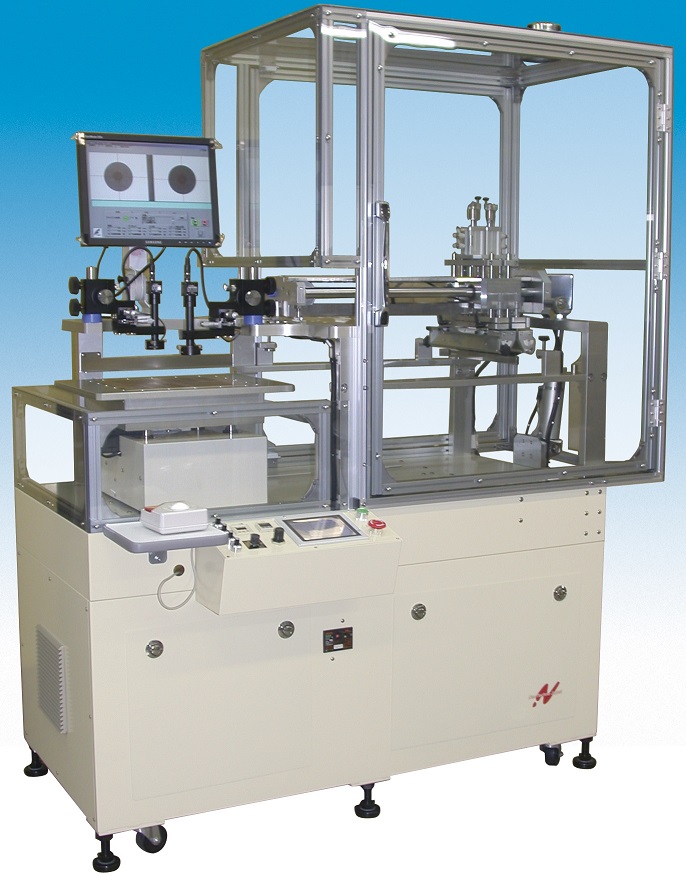

☆弊社の得意とするカスタム機の一例です。

型式：NT-550TVHL

オプション
①対応版サイズの割に奥行きを小さくするため
　スキージ移動方向を前後から左右に変更
②印刷部に安全扉付き安全対策用カバー装着

対応版サイズ(mm)
　550×650
装置サイズ(mm)
　W1,200×D850×H1,700
